Циклонный сепаратор

05.08.2013

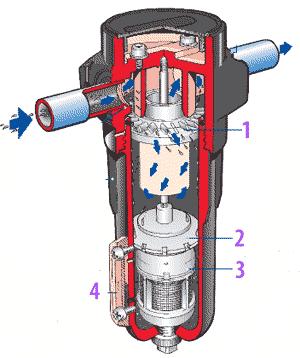

ciklon-separator.jpg  Циклонный сепаратор является простейшим устройством, предназначенным для удаления конденсата. Принцип действия циклонного сепаратора следующий - поток сжатого воздуха, поступающий в сепаратор, проходит через завихритель и под действием центробежной силы соударяется со стенками корпуса сепаратора. В результате частицы жидкости выделяются из потока и осаждаются в нижней части корпуса циклонного сепаратора, откуда периодически выводятся либо конденсатоотводчиком, либо  вручную. Установленный в сепараторе блокаритор препятствует возврату удаленной жидкости в основной поток.
  Заявленная эффективность сепаратора - удаление свыше 90% поступающей в него влаги. Но в в данном случае важно понимать, что сепаратор удаляет лишь уже сконденсированную влагу, не обеспечивая фиксированное значение температуры точки росы. И если после прохождения через сепаратор воздух продолжит охлаждаться, то произойдет дальнейшее выделение конденсата. Поэтому сепарпатор может быть эффективен лишь как устройство позволяющее, в первую очередь, снизить нагрузку на магистральные фильтры и осушитель сжатого воздуха.
