Водоохлаждающие устан ВТХУ С К

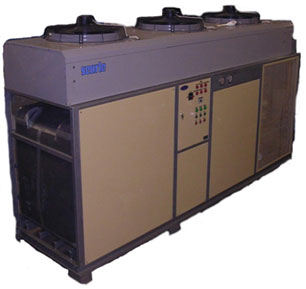

ВТХУ-С-К - серия со спиральным компрессором и кожухотрубным теплообменником
Чиллеры предназначены для охлаждения жидкостей (воды, водных растворов пропиленгликоля, этиленгликоля и т.п.) и являются основной частью всех промышленных систем охлаждения серии ВТХ. Водоохлаждающие установки серии ВТХУ состоят из холодильного модуля и системы автоматического управления и контроля, а также может быть укомплектована гидромодулем.
| Достоинства чиллеров серии ВТХУ
- Удобный доступ ко всем узлам чиллера;
- Не требуется специальный фундамент;
- На лицевой панели чиллера выведена необходимая информация ;
- Низкий уровень шума;
- Простота монтажа (достаточно подсоединить электропитание и подвести водные коммуникации);
- Установка не требуют сервисного обслуживания
Все водоохладители этой серии оснащены следующими защитными средствами:
- реле высокого и низкого давления хладагента;
- реле протока жидкости;
- реле последовательности фаз;
- перегрев;
- низкое давление масла;
- повышенное/пониженное напряжение питания.
|
Модельный ряд чиллеров:
- ВТХУ-С-ПМ - серия со спиральным компрессором и пластинчатым меднопаяным теплообменником
- ВТХУ-С-К - серия со спиральным компрессором и кожухотрубным теплообменником
- ВТХУ-П-К - ряд чиллеров с полугерметичным компрессором и кожухотрубным теплообменником
- ВТХУ-В-К - водоохлаждающие установки с винтовым компрессорным элементом и кожухотрубным теплообменником
Воодоохлаждающие установки, принципиальная холодильная схема
Принципиально, все водоохлаждающие установки работают по следующему принципу: компрессор всасывает из испарителя пары хладагента и сжимает их. Сжатые пары поступают в конденсатор чиллера, где охлаждаются и конденсируются. Из конденсатора хладагент в жидком состоянии попадает в ресивер, а из него по жидкостной магистрали к терморегулирующему вентилю (ТРВ). Проходя через ТРВ, жидкий хладагент дросселируется, превращаясь в парожидкостную смесь с низкой температурой, и попадает в испаритель, где происходит его кипение за счет подвода к нему теплоты от охлаждаемой жидкости. Регулирование подачи хладагента в испаритель осуществляется с помощью ТРВ. Пары хладагента, образующиеся в процессе кипения в испарителе, поступают обратно в компрессор.
|
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
56,4 |
|
|
Тип водоснабжения: |
|
оборотное |
|
Габариты мм : |
|
2600*1100*2310 |
|
Энерго потребление кВт: |
|
22,2 |
|
|
|
|
|
|
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
238 |
|
|
Тип водоснабжения: |
|
оборотное |
|
Габариты мм : |
|
5200*2280*2310 |
|
Энерго потребление кВт: |
|
97,4 |
|
|
|
|
|
|
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
187,6 |
|
|
Тип водоснабжения: |
|
оборотное |
|
Габариты мм : |
|
3400*2280*2310 |
|
Энерго потребление кВт: |
|
75,4 |
|
|
|
|
|
|
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
118,8 |
|
|
Тип водоснабжения: |
|
оборотное |
|
Габариты мм : |
|
3060x1625x1980 |
|
Энерго потребление кВт: |
|
48,7 |
|
|
|
|
|
|
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
93,6 |
|
|
Тип водоснабжения: |
|
оборотное |
|
Габариты мм : |
|
3250*1200*2310 |
|
Энерго потребление кВт: |
|
37,8 |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
78 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
125 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
64 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
103 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
52,2 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
83 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
45 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
72 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
36,4 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
59,2 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
117 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
187,5 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
Тип Холод компрессора: |
|
спиральный |
|
Наличие защитного кожуха: |
|
Да |
|
|
Тип теплообменника: |
|
кожухотрубный |
|
Холодо произв.при, tконд+40 tвых.Воды +05: |
|
96 |
|
|
Конд-р Мах.тепловыделение кВт: |
|
154,5 |
|
Тип водоснабжения: |
|
оборотное |
|
|
|
|
|
|
|
